FRAME SYSTEM


MAIN FRAME

Sesuai dengan namanya. Ini merupakan rangka utama pada rangkaian. atau digunakan sebagai tubuhnya. Ada beberapa ukuran. tinggi 1,7 m dan 1,9 m sedangkan lebar 1,22 m.
Spesifikasi : Pipa scaffolding 1 1/4” OD 42 cm, 1,8 mm. ada dua ukuran standar yang biasa digunakan yaitu Main frame dengan tinggi 1.70 m dan tinggi 1.90 m.
Berat Main frame 1.90 : 12,50 kg
Berat Main frame 1.70 : 11,20





LADDER FRAME

ini adalah bagian yang berada pada atas main frame. atau rangka atas dari scaffolding. Biasa digunakan untuk menyambung agar lebih tinggi dan lebih kokoh. tingginya pun ada dua pilihan yaitu 90 cm dan 120 cm
Spesifikasi : Pipa scaffolding 1 1/4” OD 42 cm, 1,8 mm. Ukuran standar ladder frame 0.90 cm dan 0.50 cm.
Berat ladder frame 0.90 = 6.5 Kg
Berat ladder frame 0.50 = 5 Kg


CROSS BRACE

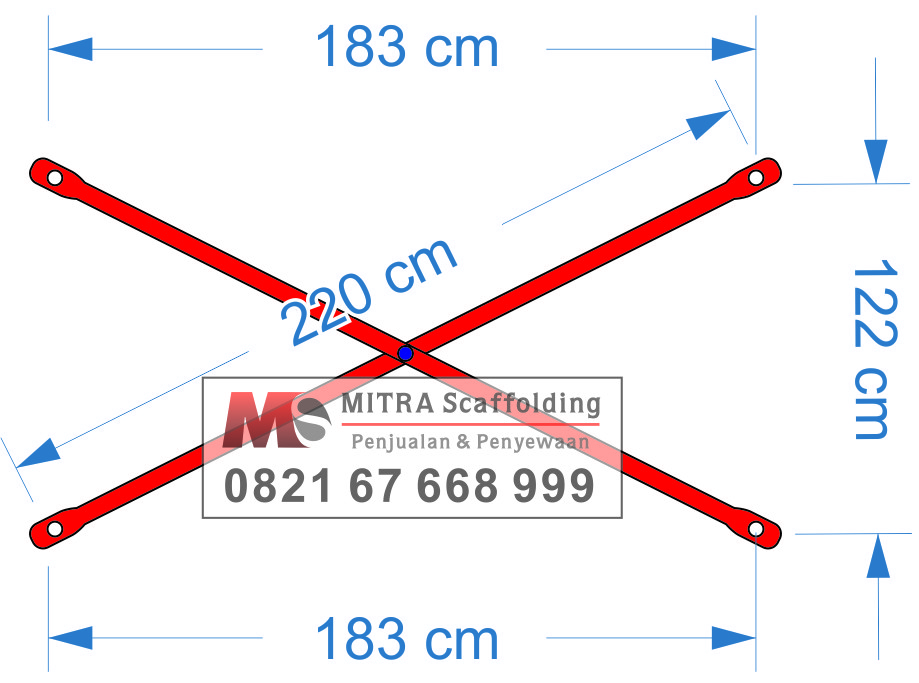

Ini merupakan bagian yang digunakan untuk menyambung antar main frame. Dengan posisi silang. Posisi silang dapat memperkokoh berdirinya rangkaian. Ada dua ukuran panjang yaitu 220 cm dan 193 cm.
Spesifikasi : terdapat dua ukuran pada cross brace yaitu 2.20 cm dan 1.93 cm.
Berat Cross brace 2.20 = 3 Kg
Berat Cross brace 1.93 = 2 Kg

U-HEAD

Ini digunakan sebagai ujung paling atas rangkaian. tepatnya di atas ladder frame. Bentuknya seperti huruf U yang berfungsi untuk menopang balok kayu. Dan bisa disetel ketinggiannya.

Spesifikasi : Ukuran untuk u-head yang sering digunakan 0.60 cm dan 0.40 cm.
Besi As diameter 32 mm. plat 4 mm.
Berat u-head = 5 Kg

JACK BASE

berfungsi sebagai tumpuan atau kaki dari rangkaian. yang terletak paling bawah. Digunakan untuk menopang beban-beban saat pelaksanaan pekerjaan.
Spesifikasi : Ukuran untuk jackbase yang sering digunakan 0.60 cm dan 0.40 cm.
Besi As diameter 32 mm. plat 4 mm.
Berat jackbase = 5 Kg





PIPE SUPPORT

Bagian ini memang tidak menjadi satu rangkaian scaffolding. Namun digunakan sebagai pendukung untuk pekerjaan bekisting kolom.
Spesifikasi : pipa untuk ketinggian 3.5 m
Berat pipa support = 9 Kg.

STAIR

Stair / Tangga pada scaffolding berfungsi sebagai tangga pada umumnya , yaitu untuk menaiki ke area kerja tertentu.
Spesifikasi :
Pipa 1 ¼” diameter 40 mm (frame kaki)
Plat border tebal 2,3 mm (pijakan kaki)
Plat 5 mm (pengait)
Kancing plat 5 mm (penguat kancing )

CATWALK

Catwalk scaffolding merupakan penampang atas caffolding yang merupakan tempat berpijak pekerja. Dipasang diantara 2 pcs Main Frame atau Leader Frame untuk mempermudah tenaga kerja dapat berjalan diatas Main Frame dan Leader Frame.
Spesifikasi : CNP tebal 2mm (pijakan kaki)
Kancing plat 4mm (penguat kancing)
Keliling diameter 5 mm panjang, 1,5 cm (kunci kancing)
Pipa gas 1 1/4” diameter 40 tebal 1,8 mm (frame samping)
Pipa gas diameter 32, tebal 1,6 mm (frame tengah kanan kiri)
Plat 5 mm (pengait)
Berat 13 kg.

JOINT PIN

Joint Pin adalah pen(socket) penghubung antara Main Frame dengan Main Frame yang lain yang disusun diatasnya.
Spesifikasi : digunakan sebagai alat penyambung antara main frame satu dengan yan g lainnya. Atau dengan kata lain untuk menyambung beberapa main frame ke atas.
Berat joint pin : 0.3 Kg



RODA / ROLLER COSTER

Roda atau Roller coster digunakan untuk memudahkan pekerja memindahkan scaffolding dari tempat lain ke tempat lainnya,alat ini biasa di pasang di bagian bawah scaffolding dengan cara memasukan tuas roller ke lubang mainframe.
